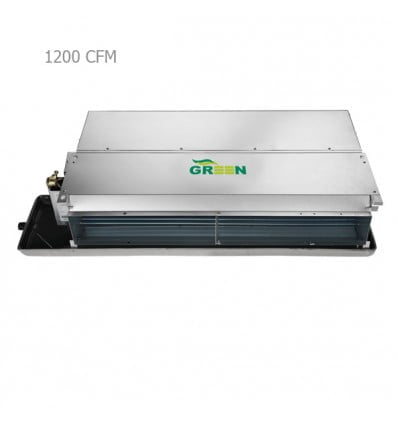

فن کویل سقفی توکار گرین 1200CFM مدل GDF1200P1

کاربرد فن کویل سقفی توکار :

فن ‌کویل‌ ها یکی از مهمترین اجزای سیستم‌های تهویه مطبوع تمام آب محسوب شده و برای کاربری‌های مسکونی، اقامتی (هتل‌ها، متل‌ها و…)، بیمارستانی، اداری و تجاری قابل استفاده می‌باشند. فن کویل‌ سقفی توکار  به عنوان دستگاه‌های توزیع هوای سرد یا گرم مورد بهره‌برداری قرار می‌گیرند. یکی از ویژگی‌های فن ‌کویل سقفی توکار این است که استفاده از آن ها در کنار انواع چیلرها (چیلرهای تراکمی و یا جذبی) امکان پذیر می‌باشد.

اجزای تشکیل دهنده فن کویل سقفی توکار:

اجزای تشکیل دهنده فن ‌کویل‌ سقفی توکار بصورت کلی شامل قسمت‌های زیر می‌باشد:

1 – فن و الکتروموتور: جهت به گردش در آوردن هوای فضای مورد تهویه می‌باشد.
2 – کویل حرارتی: جهت ایجاد تبادل حرارتی بین هوای قابل تهویه و آب در گردش داخل کویل مورد استفاده قرار می‌گیرد.
3 – شیر هواگیری دستی: جهت سهولت در تخلیه‌ی هوای داخل کویل بکار گرفته می‌شود.( وجود هوا در کویل مانع از جریان یافتن آب درون آن شده و علاوه بر ایجاد صدا، عملکرد فن‌کویل را مختل می‌نماید).
4 – فیلتر قابل شستشو: جهت فیلتراسیون هوای در گردش استفاده می‌شود.
5 – سینی درین: جهت جمع آوری و تخلیه آب تقطیر شده ناشی از تعریق کویل سرمایشی و جلوگیری از بروز خسارت به دیوارها و سقف‌های کاذب مورد استفاده قرار می‌گیرد.
6 – پلنیوم باکس : محفظه‌ای است که فن‌ها و الکترو موتور را در بر گرفته و قابلیت نصب فیلتر در فن‌کویل را فراهم می‌سازد. وظیفه پلنیوم باکس این است که کلیه هوای برگشتی از فضای قابل تهویه را به سمت فیلتر هدایت کرده و از ورود هوای غبارآلود و غیر بهداشتی سقف‌های کاذب به داخل فضا جلوگیری ‌نماید.

ویژگی های فن کویل سقفی توکار گرین:

پلنیوم برگشت هوا

امکان برگشت هوا از پشت و یا زیر دستگاه فن کویل سقفی توکار وجود دارد.

فیلتر هوا

فیلتر هوا در طول زمان کارکرد دستگاه فن کویل سقفی توکار ، کیفیت هوای مطلوب را تضمین می‌نماید.

انتخاب جهت اتصال لوله ها به دستگاه فن کویل سقفی توکار

اتصال لوله از سمت چپ، حالت استاندارد می‌باشد اما امکان نصب لوله از سمت راست فن کویل سقفی توکار نیز مطابق با اعلام قبلی مشتری وجود دارد. لوله درین نیز می‌تواند از سمت چپ یا راست به فن کویل متصل گردد.

کویل سه ردیفه

استفاده از کویل سه ردیفه به منظور بالا بردن ظرفیت حرارتی و در عین حال کم کردن ابعاد دستگاه فن کویل سقفی توکار می‌باشد.
